Entendiendo el Puente H con Arduino Uno: Controlando Motores DC



Introducción:

El puente H es un componente esencial en la electrónica, especialmente cuando se trata de controlar motores. En este artículo, exploraremos el funcionamiento de un puente H y cómo utilizarlo con una tarjeta Arduino Uno para controlar motores de corriente continua (DC) de manera eficiente. Aprenderás los conceptos básicos y cómo implementarlos en tus proyectos de robótica, automatización y mucho más.

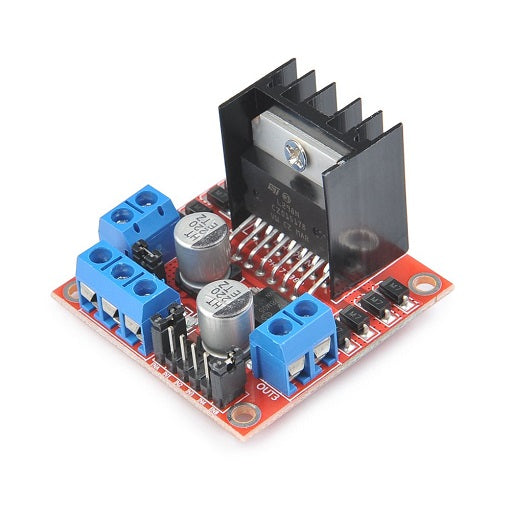

¿Qué es un Puente H?

Un puente H es un circuito que permite invertir la dirección de la corriente en un motor, lo que a su vez cambia la dirección de giro del motor. Este componente es crucial para controlar motores DC, ya que te permite moverlos hacia adelante y hacia atrás con precisión.

Un puente H típico consta de cuatro interruptores, generalmente transistores, dispuestos en una configuración específica. Los transistores se activan y desactivan en pares opuestos, creando así una inversión en la dirección de la corriente que fluye a través del motor.

Componentes Necesarios:

Antes de comenzar, asegúrate de tener los siguientes componentes listos:

1. Arduino Uno.
2. Puente H (por ejemplo, el L293D).
3. Motor DC.
4. Batería o fuente de alimentación externa.
5. Cables de conexión.

Conexión del Puente H con Arduino Uno:

1. Conecta los pines de control del puente H al Arduino Uno. Esto puede variar según el modelo del puente H, pero generalmente tendrás dos pines de entrada para controlar la dirección (IN1 e IN2) y un pin para controlar la velocidad (Enable).
2. Conecta el motor al puente H. Asegúrate de que los terminales del motor estén conectados a las salidas del puente H.
3. Conecta una fuente de alimentación externa al puente H para alimentar el motor.

Programación:

Para controlar el motor, necesitas escribir un programa en Arduino. Aquí tienes un ejemplo simple para hacer que el motor gire en una dirección durante un tiempo y luego en la dirección opuesta:

arduino
const int motorPin1 = 2;  // Conectado a IN1 del puente H
const int motorPin2 = 3;  // Conectado a IN2 del puente H
const int enablePin = 9;  // Conectado al pin Enable del puente H

void setup() {
  pinMode(motorPin1, OUTPUT);
  pinMode(motorPin2, OUTPUT);
  pinMode(enablePin, OUTPUT);
}

void loop() {
  digitalWrite(motorPin1, HIGH);
  digitalWrite(motorPin2, LOW);
  analogWrite(enablePin, 255);  // Velocidad máxima (0-255)
  delay(2000);  // Gira en una dirección durante 2 segundos

  digitalWrite(motorPin1, LOW);
  digitalWrite(motorPin2, HIGH);
  delay(2000);  // Gira en la dirección opuesta durante 2 segundos
}

Este programa hace que el motor gire hacia adelante durante 2 segundos y luego en la dirección opuesta durante otros 2 segundos.

Conclusión:

El uso de un puente H con una tarjeta Arduino Uno es esencial para controlar motores DC en proyectos electrónicos. Puedes expandir y personalizar este ejemplo para adaptarlo a tus necesidades específicas, como la velocidad y el sentido del giro. Ahora que comprendes los conceptos básicos del puente H, estás listo para crear proyectos emocionantes, como autos controlados por Arduino, brazos robóticos y mucho más. ¡Diviértete construyendo y experimentando con la electrónica y la programación!

Esperamos que este artículo te haya ayudado a comprender cómo funciona el puente H con Arduino Uno. Si tienes alguna pregunta o sugerencia, no dudes en compartirla en los comentarios. ¡Buena suerte con tus proyectos de robótica y automatización!
